Entalladora cuadrada

N° ref. 401

			para los modelos:
			Peddicat PDF [101 KB]	210 Super 210 Standard 210AD • 210D PDF [107 KB]
			Peddiworker PDF [218 KB]	210 Super 210 Standard 210AD • 210D PDF [107 KB]
			Peddimax PDF [178 KB]	210 PDF [142 KB]
			Peddimaster PDF [111 KB]	Peddy PDF [294 KB]


1	punzón de entallar cuadrado
2	cuchilla lateral
3	cuchilla frontal

dispositivo de extracción

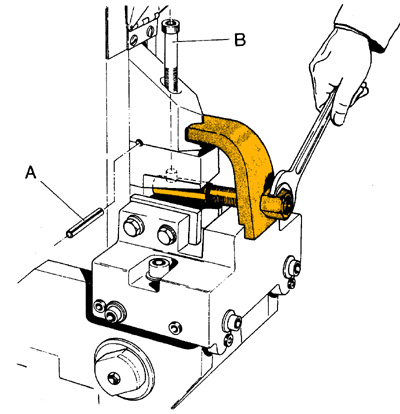

Desmontaje del punzón para entallar

Desmontar la mesa de apoyo de material.
Extraer el casquillo A .
Soltar el tornillo del punzón B y sacario del punzón.
Extraer el punzón mediante el dispositivo especial de extracción.

Dispositivo de extracción
del punzón de entallar cuadrado

dispositivo de extracción
