Peddinghaus Española, S.A.
Pol. Ind. Gojain
01170 Legutiano - Alava - España
tel. +34 945 46 53 70
fax +34 945 46 55 26

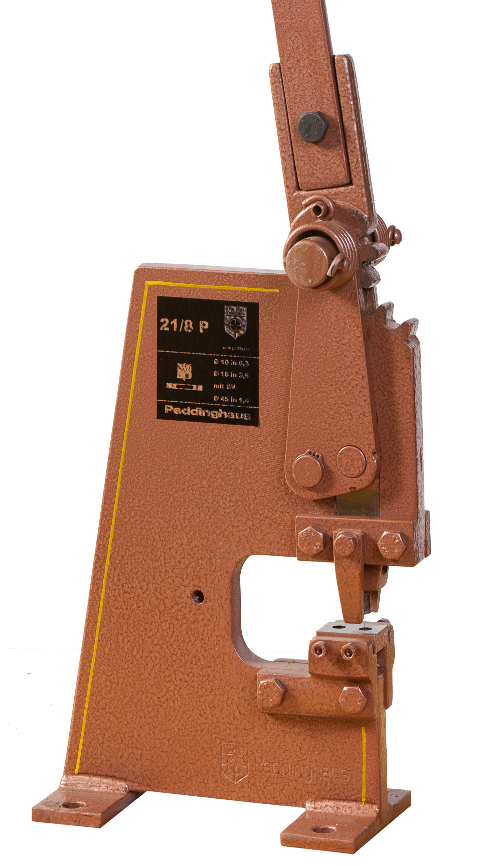

Punzonadora
de accionamiento manual
21
Datos técnicos
Modelo |
21 / 8 P |
21 / 16 |
|
nº ref. |
21021 |
21023 |
|
punzonado |
hasta mm |
Ø 10 en 6,3 |
Ø 13 en 10 |
o |
hasta mm |
Ø 18 en 3,5 |
Ø 22 en 5,8 |
escote |
mm |
90 |
150 |
capacidad de punzonado |
kN |
80 |
160 |
peso neto |
kg |
17,5 |
54 |
|
|||
con herramientas: |
|||
punzón redondo |
no. |
62051 Ø 8,0 mm |
62056 Ø 16,0 mm |
matriz redonda |
no. |
62251 Ø 8,7 mm |
62267 Ø 16,7 mm |
Todas las medidas se refieren a materiales con resistencia de 450 N/mm2.
Reservado el derecho a realizar modificaciones sin previo aviso.
Cuerpo de máquina robusto en acero de alta calidad.
Palanca de accionamiento con transmisión dentada.
Guía de carro sin juego.
Muelle de contrapeso en la palanca de accionamiento.
Todas las máquinas de esta gama se pueden equipar con dispositivos de punzonado de hasta 45 mm de diámetro.
